?如今，NVIDIA Rubin 等尖端 AI 計算平臺正將液冷確立為下一代綠色數據中心的散熱標準，端到端液冷系統已成為行業共識。而國內首部冷板式液冷國家標準GB/T 48023-2026的正式發布，更標志著液冷產業從試點走向規模化落地。
但真正的挑戰依然存在：如何讓液冷系統的每一個零部件都"裝得上、貼得緊、流得順"，成為運維團隊無需操心的默認配置，而不是需要反復排查的質量隱患？答案顯而易見：通過可量化、可驗證的精密測量，重新定義制造可靠性。?廣東三本工業測量儀器有限公司基于在工業測量領域十余年的技術積淀，以及作為德國蔡司官方授權代理商的設備與服務能力，將精密測量從實驗室的"抽檢工具"，精煉為液冷制造產線上的"質量中樞"。這并非僅僅是把三坐標測量機搬到液冷板旁邊，而是從外部尺寸到內部缺陷、從單件檢測到全流程管控的系統性重新設計。三本測量構建起"外部尺寸 — 全域形貌 — 內部缺陷 — 產線篩查"全鏈條檢測體系，為以下對象提供可量化、可驗證的質量保障：1.液冷板 2.液冷分配板（分歧管）3.鏟齒散熱器4.冷凝器5.散熱器6.快接頭與數據中心液冷系統一、AI 鏟齒智能檢測：解決高密度散熱翅片的微米級一致性難題鏟齒散熱器是液冷系統中的核心換熱部件，其齒片一致性、表面完整性、齒根圓角以及微通道結構直接決定了熱阻、流阻與長期可靠性。鏟齒工藝涉及高速沖壓、精密成型、去毛刺、表面處理等多道工序，任何一道工序的微小波動，都可能造成批量性質量缺陷。
鏟齒的幾何特征極為特殊：齒距通常在 0.2 毫米至 2 毫米之間齒高可達數十毫米，深寬比極大，材質多為高導熱銅合金或鋁合金。這種深腔細齒結構對檢測光學系統提出極高挑戰：普通相機在大景深與高分辨率之間難以兩全，齒根部位往往因景深不足而模糊不清，隱藏的微裂紋、缺料、折疊等致命缺陷極易漏檢。傳統抽檢、人工目視和離線三坐標測量，已無法滿足液冷散熱器微米級精度、百分百全檢和全流程可追溯的要求。為此，廣東三本精密測量自主研發了Ai鏟齒智能檢測儀。該設備集多通道頻閃照明、大景深遠心光學、納米級運動平臺與深度學習算法于一體。

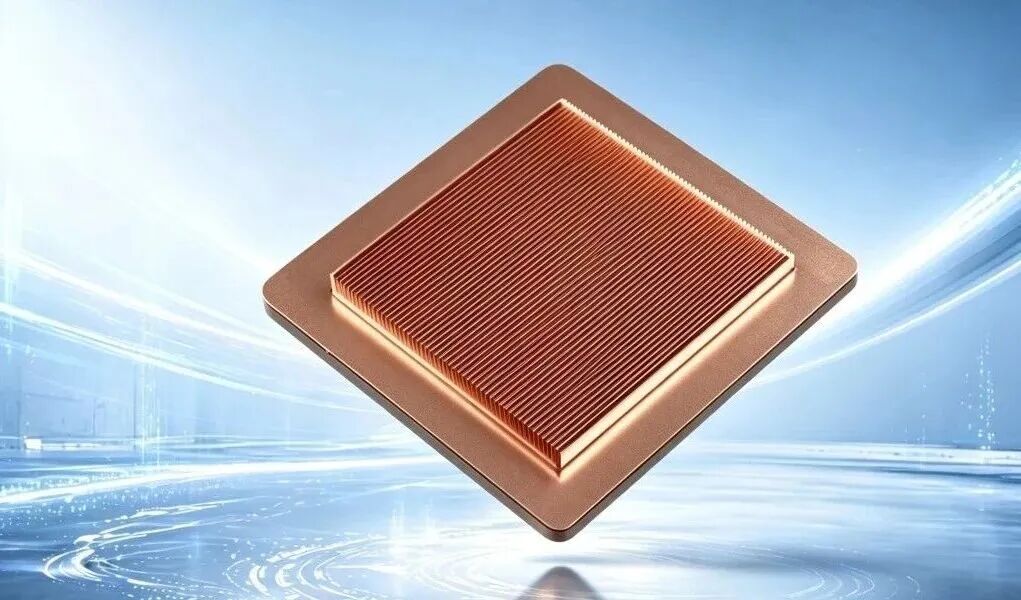

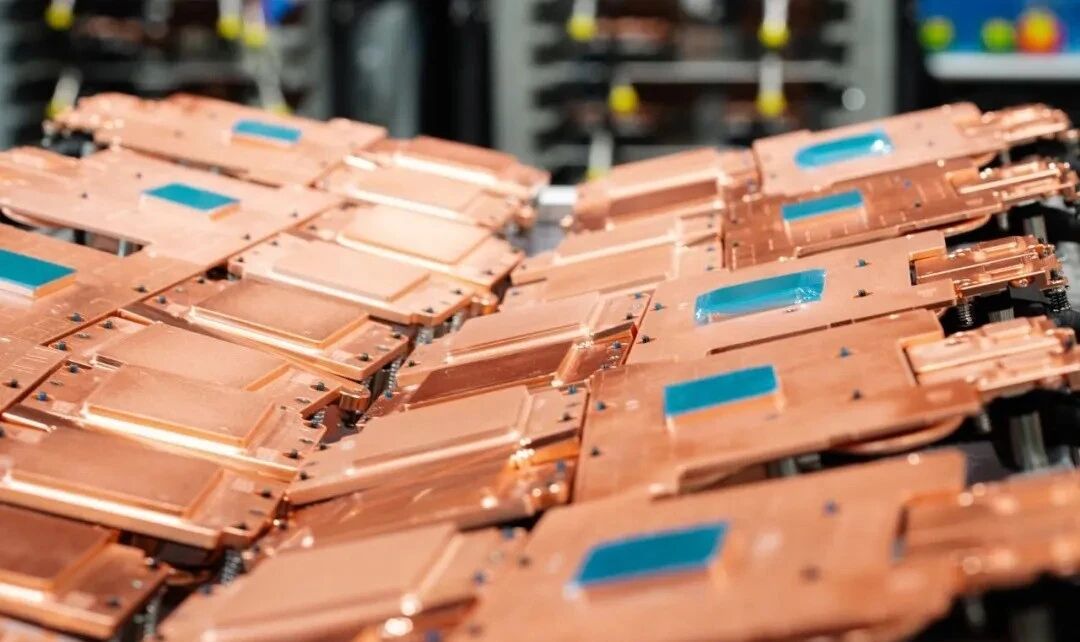

光學系統 · 專為深腔結構優化:采用多角度環形光與同軸平行光的復合照明策略，可同時獲取齒面明場、暗場及側向投影圖像，使齒根、齒側和齒頂的邊緣輪廓清晰銳利。算法層 · 完全自主知識產權:三本測量自研的深度學習框架中，針對鏟齒散熱器開發的專用網絡結構，能夠高效處理細長齒片的周期性紋理與隨機缺陷之間的差異，極大降低誤判率。設備可對水冷板鏟齒的間距、齒厚、垂直度和表面粗糙度實現亞微米級精度測量，并自動生成三維點云數據，完整還原每個散熱通道的幾何形態。對于高度超過 20 毫米、厚寬比接近 1:10 的極端鏟齒結構，該設備仍能保持微米級重復精度，完全滿足數據中心高功率芯片散熱對翅片幾何一致性的苛刻要求。這項創新直接解決了因深腔結構導致的光學檢測盲區和缺陷漏檢等長期難題。更重要的是，三本測量將檢測數據反向灌注到熱設計流程，實現了液冷板熱阻從"算得準"到"做得精"的閉環。這一閉環在兩個階段同時生效：研發階段：設計驗證使用蔡司工業CT和鏟齒檢測設備對首批試制水冷板進行全尺寸掃描，精確輸出每個鏟齒的厚度錐度、根部圓角真實值、表面粗糙度 Ra 等數據，并反饋至熱仿真軟件中替換理想模型。批量生產階段：敏感度公差管理設計凍結后，鏟齒檢測設備負責監測實際制造偏差分布——通過對大批量產品的鏟齒高度、間距等尺寸進行統計分析，計算出制造工藝的真實過程能力，并與熱設計敏感性分析結合，實現基于敏感度的公差管理。客戶無需再擔心因鏟齒尺寸偏差導致的散熱不均和局部熱點問題，從而有效地將散熱管理風險，轉化為值得信賴的基礎能力。二、液冷板與分配板全域形貌：構建從平面度到內部缺陷的精度防線散熱問題雖然已得到解決，但液冷系統的可靠性還取決于另一個關鍵維度：液冷板和液冷分配板的幾何精度與內部質量。液冷板是芯片熱量傳遞到冷卻液的第一道關口，其貼合面的平面度直接決定界面熱阻——一旦平面度不良，芯片與冷板之間就會出現局部間隙，熱量無法有效傳導，局部熱點隨之產生。

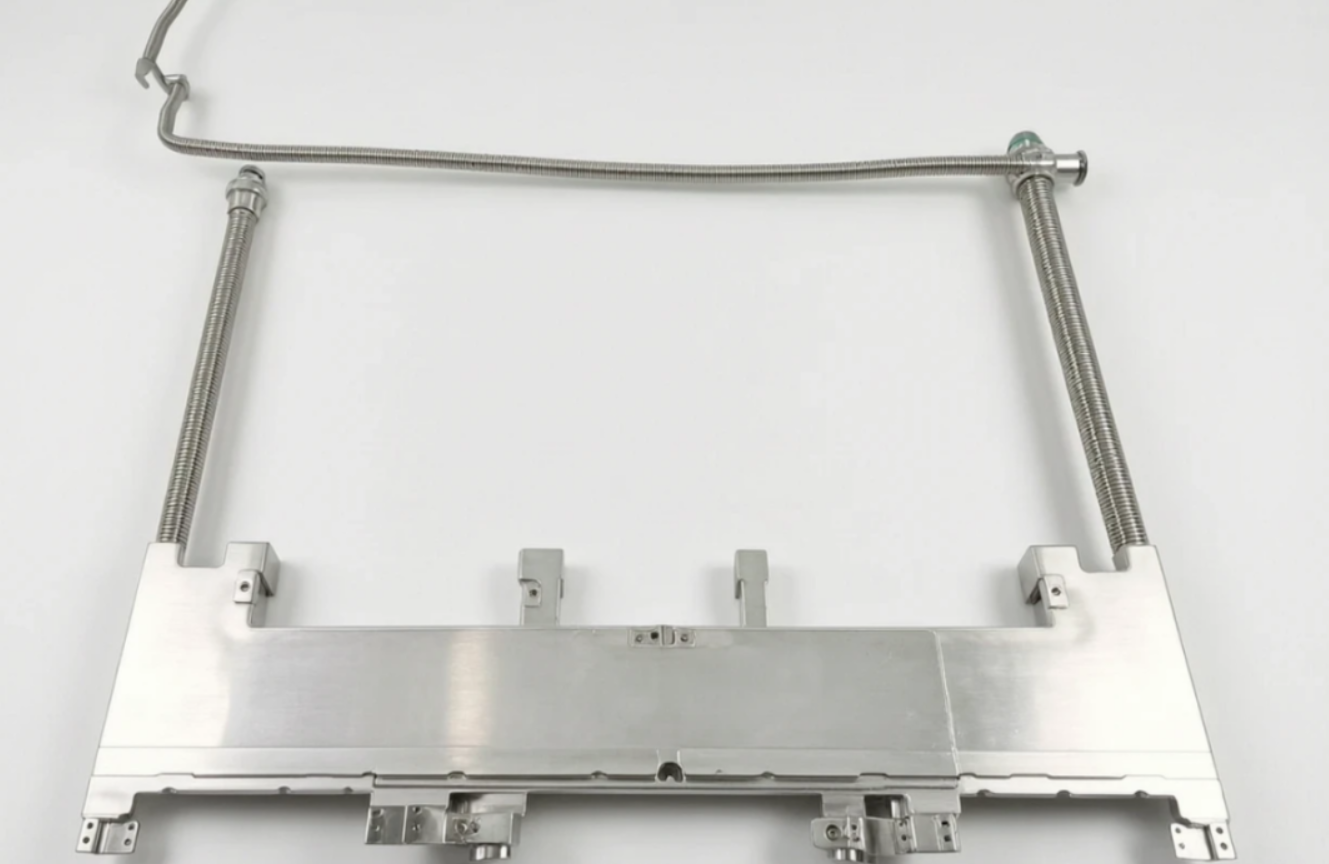

液冷分配板（分歧管）則負責將冷卻液均勻分配至多個冷板支路，其各接口的孔徑、位置度和端面平面度，共同決定了多路冷卻液分配的均勻性和裝配互換性。液冷系統故障的 73% 由壓力監測不足引起，而分配板的幾何精度偏差正是壓力失衡的重要根源之一。

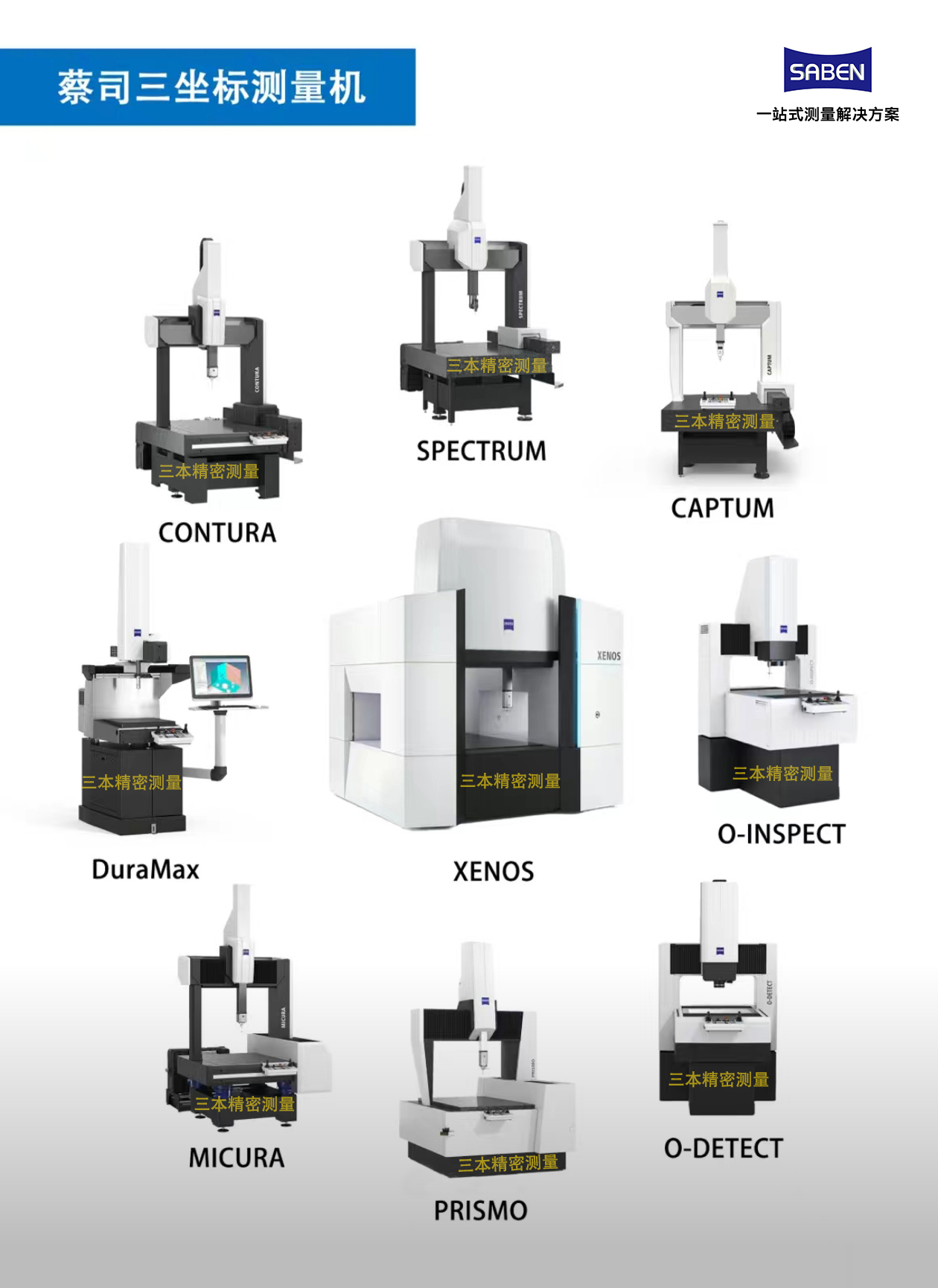

為了應對這一挑戰，三本測量構建了從外部尺寸到內部缺陷的多層次檢測能力。外部幾何精度 · 兩組設備協同1.蔡司三坐標測量機：搭載接觸掃描測頭與四軸聯動轉臺，面向液冷板、分歧管、散熱器基座等中大尺寸零部件，完成高精度離散幾何公差檢測，匹配國標對零部件裝配精度的要求。

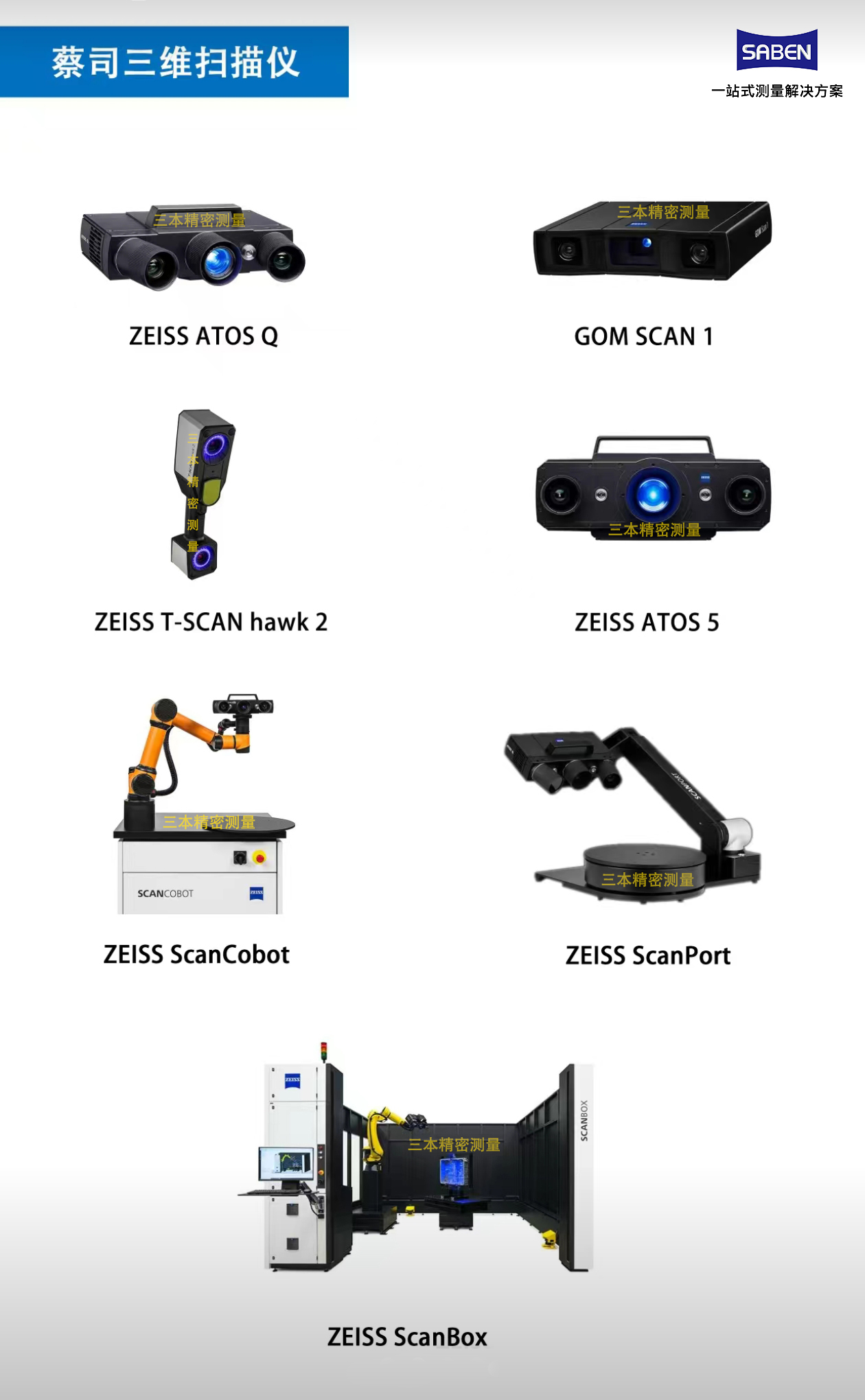

2.ATOS Q 藍光三維掃描儀：依托高速條紋投影技術，快速獲取零部件完整表面三維點云，生成彩色偏差色譜云圖，直觀展示整個接觸面的高低形變，彌補傳統三坐標"離散點測量、難以捕捉全域翹曲變形"的短板。

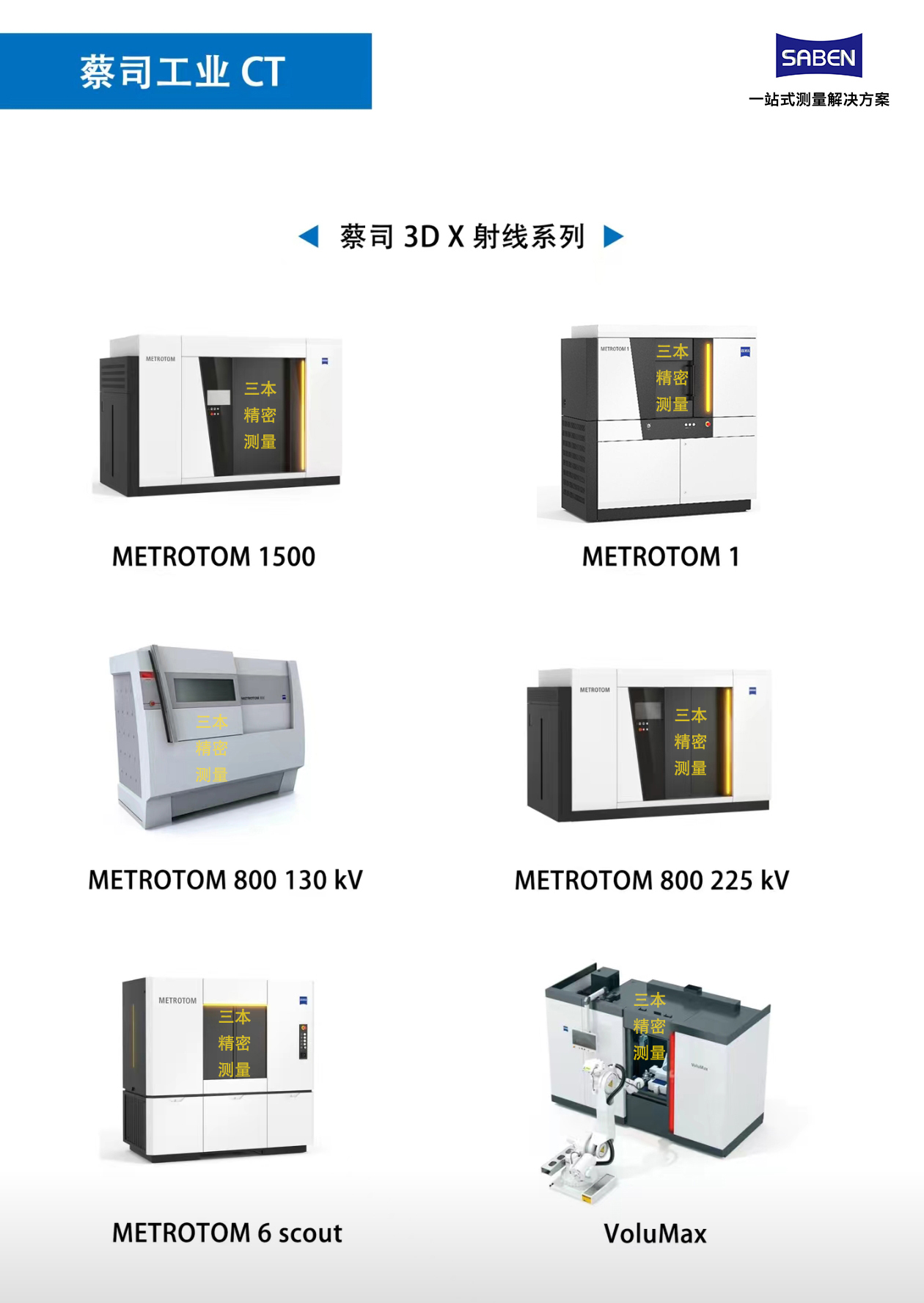

針對釬焊、擴散焊加工之后液冷板極易出現的整體翹曲，三維掃描可與原始 CAD 設計模型做全曲面對比，快速定位加工超差區域，并量化焊接、承壓工況帶來的工件形變，優化釬焊工藝參數。內部質量 · 蔡司工業CT斷層掃描。為液冷板內部流道和焊接區域提供無損檢測方案：在不拆卸、不破壞工件的前提下，精準定位流道堵塞、焊接裂紋和氣孔等內部缺陷，并支持微米級掃描精度捕捉微小缺陷。對于高可靠性要求的數據中心液冷系統，可對每個液冷板的焊接區域進行CT掃描，確保零缺陷出廠。在檢測效率方面，三本測量通過并行分布式運算架構，將單件水冷板的完整測量與缺陷判定時間壓縮至秒級，無縫嵌入自動化產線；檢測數據實時上傳至質量管理系統，形成單件產品的數字化質量檔案，為后續散熱性能仿真與工藝回溯提供可靠依據。三、快接頭與系統級可靠性：從密封面精度到全流程質量閉環液冷系統的安全性始終是數據中心管理人員最主要的顧慮。在快接頭、冷凝器等關鍵連接部件中，密封面的表面粗糙度、錐面輪廓精度和插合尺寸公差，共同決定了系統能否在長期運行、反復插拔的工況下保持零泄漏。液冷快速接頭需按照 GB/T 7939.2-2024 進行壓降試驗和耐壓試驗，密封端面不得有可見液滴。UQD 快接頭的檢測需求涉及插座內徑與插頭外徑、公稱插合距離與最小插合距離、錐體位置與密封面輪廓等多維參數，任何一項超差都可能導致密封失效。三本測量將檢測能力從單一零部件，延伸至液冷系統級質量管控。針對快接頭的密封面輪廓和插合尺寸，三坐標測量機和復合式測量機可實現微米級精度的關鍵特征測量與數據追溯；對于冷凝器 / 散熱器，工業 CT可穿透金屬殼體，檢測內部管路焊接質量和流道完整性。更重要的是，三本測量打造的 "Sannben Measure Master" 質量數據中臺，將所有檢測設備的數據統一采集、關聯和分析，支持以下能力實時查看：1.CPK 過程能力指數2.SPC 控制圖3.缺陷帕累托圖平臺內置的多維關聯分析算法，能夠自動探索質量波動與工藝參數、設備狀態之間的潛在因果關系——當某批鏟齒的齒距出現異常波動時，系統可回溯該批次生產時的沖床速度、模具溫度和潤滑流量數據，提示可能的根因方向。這種從單點檢測到全流程管控的體系，將檢測點前移至沖壓成型后、去毛刺后、清洗干燥后等關鍵工序節點，實現"成型即檢、工序即控"，使質量管控不再依賴事后把關，而是從制造之初就根植于每一個散熱零件之中。對于超大面積的水冷板或特殊異形鏟齒散熱器，三本測量可定制龍門式或機器人柔性檢測工作站，保證在足夠行程和負載下仍能維持微米級測量精度。在交付層面，設備出廠前需經過連續 240 小時高溫老化測試、帶料試運行和 GR&R（量具重復性再現性）考核，確保在液冷制造企業的實際產線環境中穩定運行。
四、雙重收益：從成本結構到綠色競爭力在數據中心總擁有成本和能源效率方面，精密測量帶來的質量提升，正在產生可量化的雙重收益。其一 ：重構成本結構降本基于敏感度的公差管理和全流程在線檢測，使液冷散熱器制造商能夠在保證熱工性能的前提下，合理放寬非關鍵尺寸的控制，避免過度加工浪費，同時大幅降低批量廢品率和返工成本。其二 ：重新定義綠色競爭力增效液冷板平面度的精準控制和鏟齒高度的一致性保障，直接降低了界面熱阻和流道壓降不均，使液冷系統能夠以更高的換熱效率運行。
在 GB/T 48023-2026 國家標準的框架下，從設計驗證到出廠檢驗的全鏈條精密測量數據，正在成為液冷零部件制造商進入 AIDC 供應鏈的質量通行證，也是數據中心運營方實現 PUE 值持續優化和長期可靠運行的底層保障。
結語：把可靠性從"事后檢測"變為"內生品質"在"雙碳"戰略和液冷產業規范化發展的背景下，廣東三本工業測量儀器有限公司以蔡司三坐標、工業 CT、藍光三維掃描和自主研發的 AI 鏟齒檢測儀為核心，構建起覆蓋液冷板、液冷分配板、鏟齒散熱器、冷凝器 / 散熱器和快接頭的全維質量管控體系。測量不再是被動的質量把關，而是一項高回報的投資——它從制造源頭消除散熱不均和泄漏隱患，將液冷系統的可靠性從"事后檢測"轉變為"內生品質"，為高功率密度數據中心液冷系統的規模化可靠部署筑牢質量底座。
